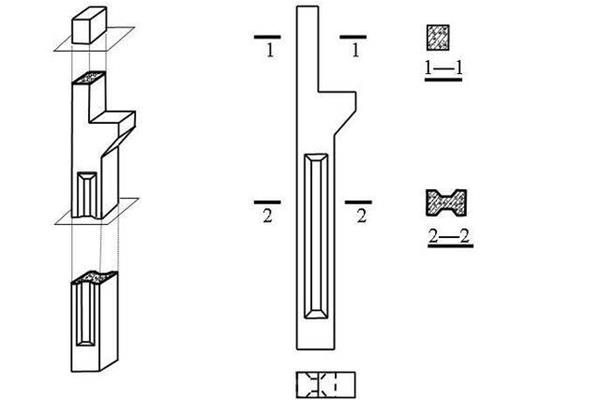

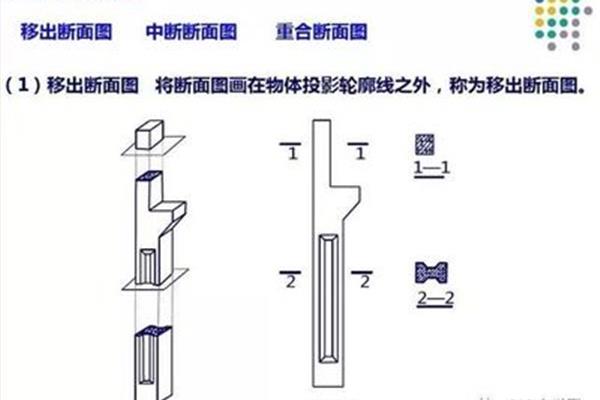

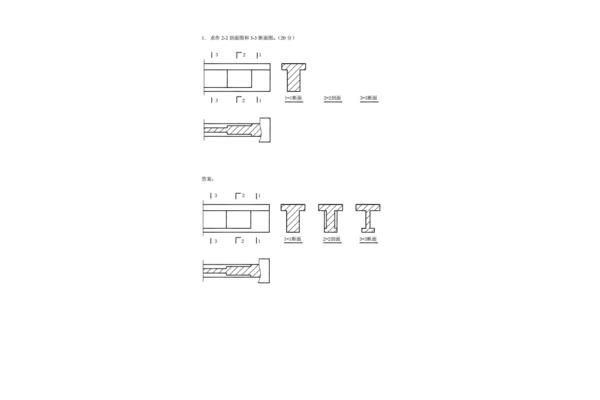

剖面图的类型。移出断面图:视图外绘制的剖面图称为移出断面图；当一个物体有多个剖视图时，剖视图应在投影附近有序排列，1.移出断面图被移除部分的轮廓用粗实线绘制，部分符号绘制在部分上，扩展资料:根据图形位置的不同，剖面图分为三种:移出断面图、间断剖面图和重叠剖面图。

剖面图是指梁、柱、屋架、基础等构件。在建筑施工图中。我们用假想的剖面(根据剖面符号标注的位置)对它们进行剖切，用正投影法只对剖切的轮廓画剖面图，对后面部分不画剖面图，后面部分只代表结构的一部分。这种图叫做剖视图。剖视图的形成:想象用剖切面切掉物体的某一部分，只画出剖切面与物体接触部分的图形。截面的切割符号只能用切割位置线表示，并用粗实线绘制，长度为6 ~ 10 mm。

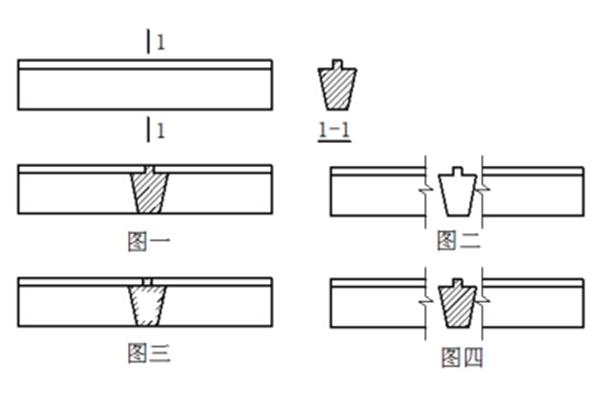

扩展资料:根据图形位置的不同，剖面图分为三种:移出断面图、间断剖面图和重叠剖面图。1.移出断面图被移除部分的轮廓用粗实线绘制，部分符号绘制在部分上。被切除的部分应尽量安排在切割线的延长线上，必要时可画在其他适当的位置。当剖切面通过回转面形成的孔或坑的轴线时，这些结构应按剖面图绘制。2.断续剖面图对于长棒材，其剖面图可在棒材的断续处绘制，不需要标注切割符号和编号。

去掉截面的半圆键画法:1。打开solidworks软件，单击新建，单击零件，然后单击确定。右键单击基准平面，然后单击草图；2.退出草图，将方向设置为给定深度，参数为6mm，单击抽壳工具，选择要删除的曲面，将参照设置为0.5mm，单击确定；3.单击“倒角设置”，选择边，设置参数和角度，然后单击“确定”。

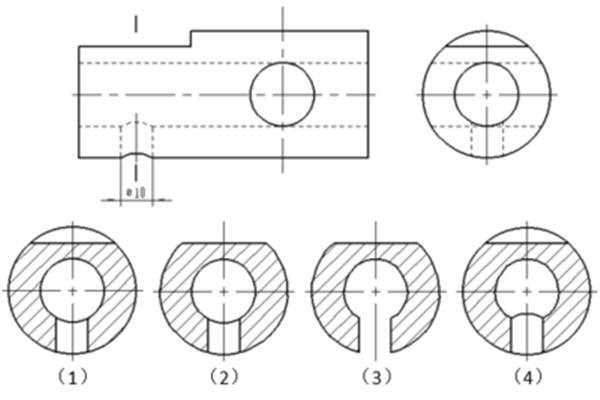

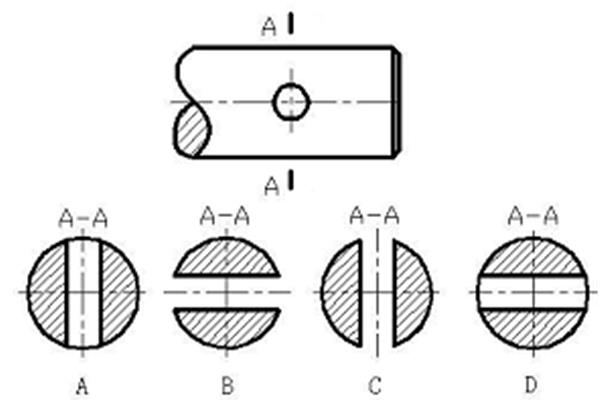

关于如何将inventor工程图的剖面移动到下面(1)尽量安排在剖面线的延长线上，(2)剖面对称时可以画在视图的中断处，(3)可以根据投影关系安排，(4)必要时可以安排在其他适当的位置。(5)当剖面通过回转面形成的孔或坑的轴线时，应按剖面图绘制孔或坑。(6)当截面通过非圆形孔时，会导致两个完全分离的截面，这些结构要按截面来画。

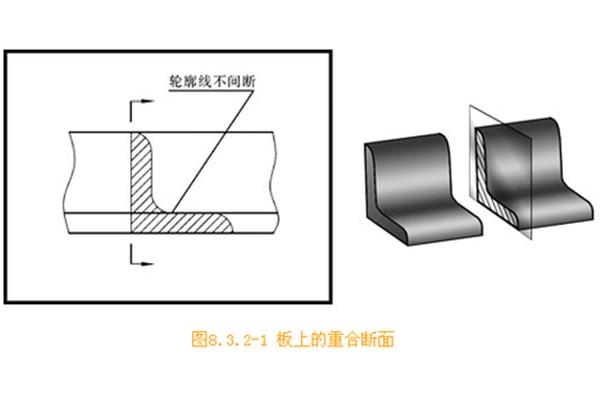

1，移出断面图:视图外的剖面图称为移出断面图；当一个物体有多个剖视图时，剖视图应在投影附近有序排列。2.重叠剖视图:视图中绘制的剖视图称为重叠剖视图；画重叠部分，轮廓是细实线。当视图的轮廓与重叠部分的图形重叠时，视图中的轮廓仍应连续不间断地绘制。3.中断剖面图剖面图在元件投影的中断处，称为中断剖面图。

图示为角钢的剖视图，在构件投影的某一部位用虚线画出，然后在其中画出截面。扩展数据的剖面有两种表达方式:(1)在视图外的适当位置调用剖面图移出断面图。移出断面图适用于车身横截面形状变多的情况。(2)剖视图在视图内称为折叠剖视图或重叠剖视图。适用于车身横截面形状变化不大的情况。剖面图轮廓立体厚实，在剖面图上绘制材质符号；

去除部分和重叠部分的主要区别是绘制位置不同，等高线粗细不同，标注不同。移出断面图画在视图外；重叠部分图片在视图中，移出断面图的轮廓用粗实线绘制；当绘制重叠部分时，轮廓是细实线。移出断面图一般用剖切符号表示剖切位置，用箭头表示投影方向，并注有字母，剖面图上方用相同字母标注“××”名称；标注重叠部分时，对称重叠部分无需标注，非对称重叠部分应标注切割符号和箭头。
