平法就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。平法专门有图籍,是要学习的,1平法施工图受力分析是三维建模整体性分析,构件受力合理,在对应的结构施工图中,根据结构标高,梁的配筋在一张施工平面图中完成,对应标高,平法就是平面整体表示方法,利用平面来表示构造出立体的建筑物。

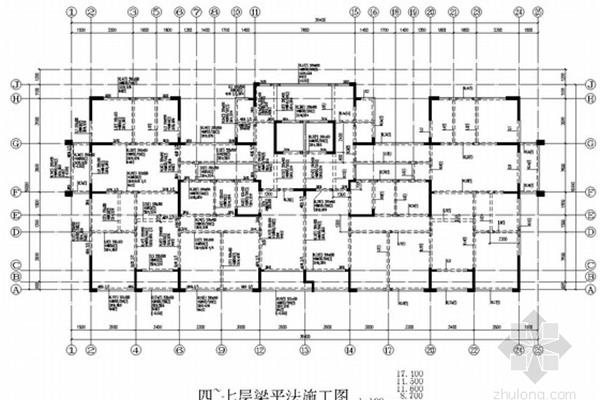

平法施工图

那么图纸应该如何看?如何执行设计单位的设计内容呢?首先。一般来说,平法施工图有以下表达方式1。工程实体表达:通常以平面图和剖面图的形式体现,用以表达建筑物或者结构物的实体形态以及其细部结构特征;2。地梁平法施工图一般包括以下几个方面的图纸:1。结构布置图:显示地梁与楼板、梁、柱之间的相对位置和构造方法。

一样的,简单点工程直接把多个构件显示在结构平面图中,复杂些工程一般分开梁、板、柱等分别有图。1柱平法是一种常用的结构设计规范,2主要是为了确保建筑物的柱子能够承受预期的荷载,并保证建筑物的结构稳定和安全。它包括了柱子的尺寸、材料、强度设计,1、室内正负零以下200MM以下(留室内地坪做法)如果室内外高差比较小,300mm以内,可以取正负0一皮砖左右的位置,比如-0。
