电工有哪些符号?普通电工的36个符号代表什么?电工符号中常用哪些字母?主要信息:电工是指研究电磁场的客观规律及其应用的科学技术,以及电力生产和电工制造两大工业生产体系。符号如下:电阻R,电指示器的基本工作原理是将被测电量或非电量转换成指示器运动部件的偏转角位移,

电工符号大全

1、电工符号pc.wc.mc代表什么意思

PC: PVC-PE阻燃塑料管WC:沿墙埋mc:继电器接点其他常用缩写:CC:沿顶板埋FC:沿地面埋SC:钢管ct:桥架WS:沿墙埋F:沿楼板埋CE:沿顶板埋YJV:电缆SYV:电视线PE:接地(黄绿)笔:接零(。C项(红色)kV:(电压)KV:散线MEB:总等电位LEB:局部等电位扩展数据:型号含义:R-连接用软电缆(线),软结构。

电工符号大全

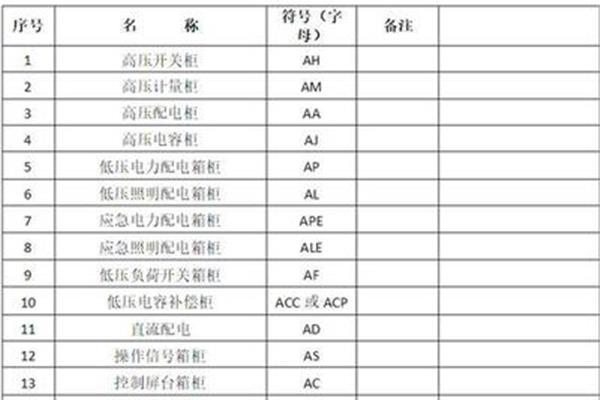

2、电工常用符号用什么字母表示?

3、常见电工36个符号各代表什么?

的符号如下:电阻R、电容C、二极管/LED D、VD、三极管/晶闸管V、VT、触摸开关S、蜂鸣器B、BZ、芯片IC、N、继电器J、变压器B、T、压敏电阻RT、熔断器F、光耦N、连接器J、电机D主要信息:电工是指研究电磁场中客观规律及其应用的科学技术,以及电力生产和电工制造两大工业生产系统。电指示器的基本工作原理是将被测电量或非电量转换成指示器活动部分的偏转角位移。

电工符号大全

将过渡量按一定关系转换成偏转角的机构称为测量机构。测量机构由活动部分和固定部分组成,是仪器的核心。电指示仪表一般由测量电路和测量机构两部分组成。测量机构的主要作用是产生使仪器的指示器偏转的旋转力矩,以及使指示器快速保持平衡和稳定的反作用力矩和阻尼力矩。当测量电路将被测电量或非电量转换成测量机构可直接测量的电量时,测量机构的可动部分在偏转力矩的作用下发生偏转。

电工符号大全

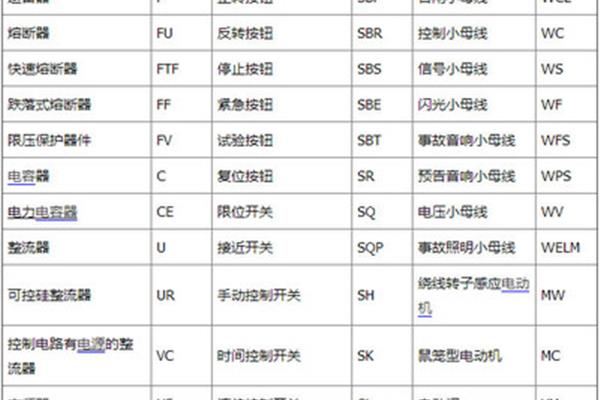

4、 电工符号大全在那里查比如说KMFRSBQSKT这些字母在电工上带表...

KM表示接触器线圈主触头为常开常闭,可根据实际图示识别。FR为热继电器本身或热继电器常开常闭触点SB为按钮QS,闸刀开关kt为时间继电器,时间继电器线圈有瞬时常开触点、瞬时常闭触点、延时常开触点和延时常闭触点。KM是接触器线圈的主触点,常开常闭,可根据实际图纸识别。FR是热继电器本身或热继电器的常开和常闭触点。SB是按钮

电工符号大全

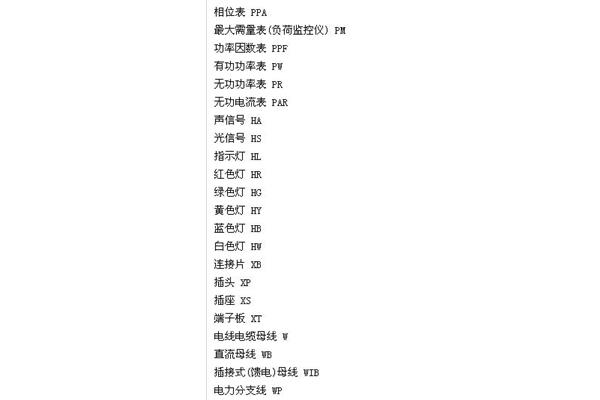

Kt是时间继电器,有瞬时常开触点、瞬时常闭触点、延时常开触点和延时常闭触点。负载:电阻R、电感L、电容C电源:E接地:PE开关:SA电机:M发电机:G变压器:T电流表:PA电压表:PV有功电能表:PJ指示灯:HL插头:XP插座:XS端子板:XT保险丝:FU限位开关:SQ整流器:U逆变器:UF电磁阀:YV加热装置(电加热):FH照明灯。

电工符号大全

5、电工的符号都有什么?

电气设计施工图中常见的布线敷设方式:SR:沿钢线槽敷设;BE:沿屋架或横跨屋架铺设;CLE:沿着或者横跨柱子放置;我们:沿墙而卧;CE:沿吊顶面或吊顶面敷设;ACE:铺设在人可以进入的吊顶内;BC:埋在横梁里;CLC:埋在柱中;WC:埋在墙里;CC:埋在天花板里;ACC:铺设在无法接近的吊顶内;FC:埋在地下;

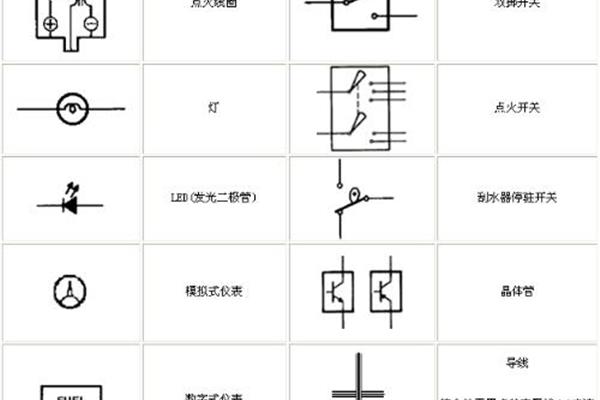

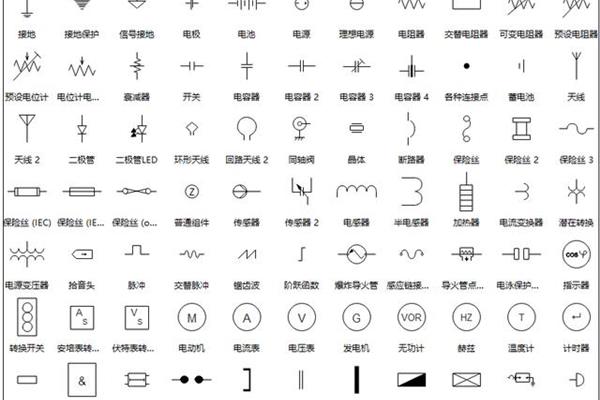

6、电工电路图符号大全
