cad的标准图框尺寸，如何将a2图框转换成a31。如何在CAD中将A2图框缩小为A3图框，可以使用缩放工具进行缩放，具体操作方法如下:1，打开一个A2图框，然后用鼠标全选，再点击右边的缩放工具，如下:2，然后根据提示选择基点，再选择左下角图框的端点:3。接下来，系统会提示您输入比例因子，这里输入0.7(A3尺寸是A2尺寸的0.7):4，按回车键确认，A2大小的图框可以缩小到A3大小:在扩展数据图的周围画一个图框，标记该图的绘制范围。

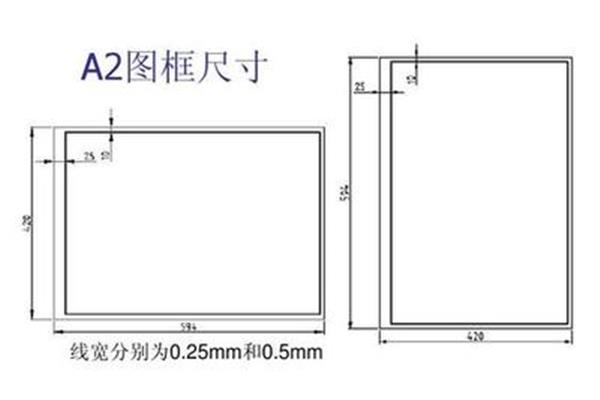

在CAD图中，A2框的尺寸为594×420mm，上、下、右侧各缩进10mm，左侧缩进25mm。根据GB/T150-1998，字体应为仿宋，一般字体为3.5 mm，说明文字为5mm，根据表格高度，标题栏字体可为5mm或7mm，附表中文字高度为3.5 mm，宽高比为0.667。图形的大小是指图形的大小。短边垂直的图形称为水平图形，短边水平的图形称为垂直图形。

框架是图形上图形范围的边界。必须在图纸上用粗实线画出框架。通常，图形包含文本注释，这些注释代表重要的非图形信息，如图形对象注释、标题栏信息或规范。文字项目齐全，排列合理，使图纸更能体现设计思路，使图纸清晰整洁。扩展数据:图形规格:1。轮廓实线图层用线宽为0.3mm2的白色实线表示，其他图层用线宽为0.1mm3的颜色表示选择所有图纸A2，打印在A4纸上，确保所有图纸的边框大小和字体大小一致。

A01189*841，A1841*594，A2594*420，A3420*297，A4297*210，标题栏180*48，文字高度35。具体操作步骤如下:1 .首先打开CAD绘图软件，进入绘图软件主界面。A3框架分为外部框架和内部框架。外框长度420mm，外框宽度297mm，如下图所示，然后进入下一步。2.其次，外框没有全局宽度，整个轨迹的宽度为0，如下图所示，然后进入下一步。

4.然后，将内部框架的全局宽度值设置为1，如下图所示，进行下一步。5.最后，用固定参数设置外框和内框的位置。左宽25mm，上、下、右各5mm，如下图。这样，问题就解决了。扩展数据零件列表通常位于标题栏上方并与之对齐。用于填写标准件的编号、名称、材质、数量、规格以及零件的热处理要求。相关规定参见国家标准(GB/T10609.21989)。

国家标准中的图纸一般可以从小到大分为A5、A4、A3、A2、A1、A0，其中A0最大。各种图的长边与短边之比都是一样的，都是1。，也就是2的平方根。换句话说，如果图纸差一个尺寸，面积就会差一倍。根据GB/T第3.1.1条，图纸A1的纸张尺寸为594mmx841mm，图纸A2的纸张尺寸为420mm×594mm..

A2图纸尺寸为594x420(mm)，标题栏相同，高度为40，5排8mm。A0: 841 * 1189(左减25，上减10，下减10，右减10821*1154)。A1:594*841(左减25，上减10，下减10，右减10574*816)。A2: 420 * 594(左减25，上减10，下减10，右减10400*559)。A3: 297 * 420(左减25，

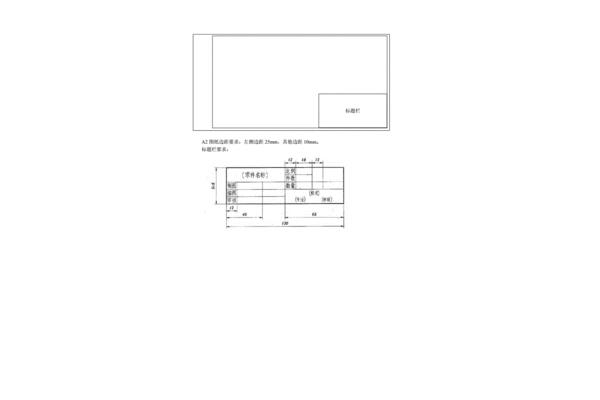

底部减5，右边减5287*390)。A4: 210 * 297(左减25，上减5，下减5，右减5200*267)。由变更区、签字区、其他区、名称和代码区组成的标题栏的列称为标题栏，其在图中的位置应按上图配置。如有必要，可以如下图所示配置标题栏中文本的方向。

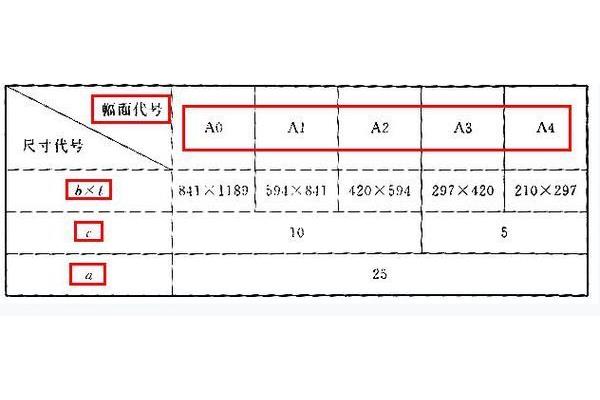

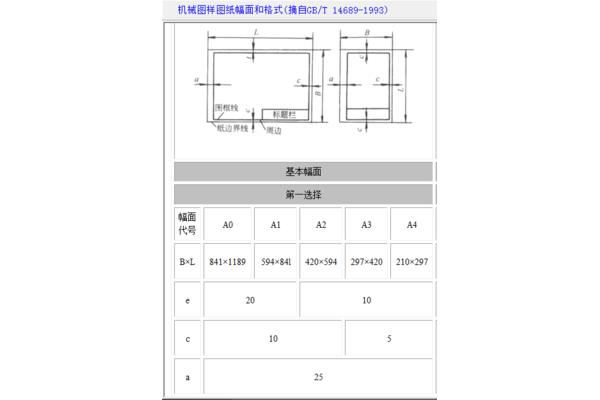

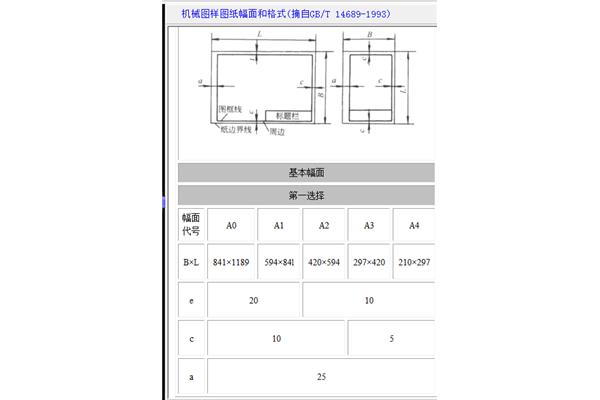

页边距5mm，装订边25ma 4297 x 210 a 3420 x 297。一般工程图框分为A0、A1、A2、A3、A4，大小不一。比例尺为1:100时，CAD软件中DIST命令测得的尺寸为:A0尺寸为84100×A1尺寸为59400×84100A2尺寸为42000×59700A3尺寸为29700×42000A4尺寸为21000×29700比例尺为1:200时，

A0尺寸为×比例尺1:300，放大3倍，以此类推！但如果最终打印出A0，无论比例如何，尺寸都是841×1189mm。扩展数据:主要包括交互技术、图形转换技术、曲面建模和实体建模技术。在计算机辅助设计中，交互技术是必不可少的。交互式CAD系统是指当用户用计算机系统进行设计时，人和机器能及时交换信息。有了交互系统，人们可以同时构思、取样、修改，每一步的显示结果都可以随时从图形终端的屏幕上看到，非常直观。

1。如何将CAD中的A2图框缩小为A3，可以使用缩放工具进行缩放。具体操作方法如下:1。打开一个A2图框，然后用鼠标全选，再点击右边的缩放工具，如下:2。然后根据提示选择基点，然后选择左下角图框的端点:3。接下来，系统会提示您输入比例因子。这里输入0.7(A3尺寸是A2尺寸的0.7):4。按回车键确认，A2大小的图框可以缩小到A3大小:在扩展数据图的周围画一个图框，标记该图的绘制范围。

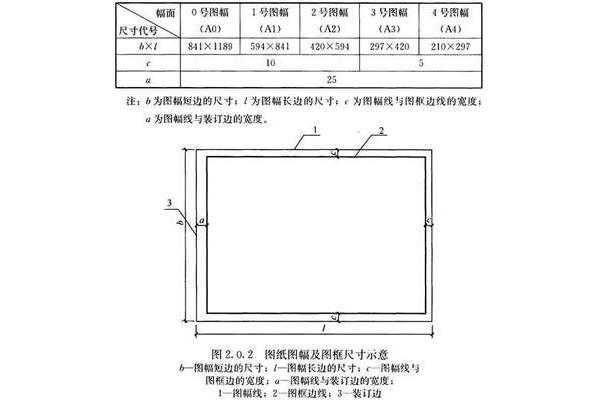

图框的尺寸应符合规定和格式。需要缩微拍摄的图纸应在一面附有精确的公制刻度，在四面附有居中标记。公制刻度总长度为100毫米，分度为10毫米。对准标记画在图框线的中点，线宽0.35mm，长度5mm伸入图框内。在图上限定绘图区域的线框称为图框，用粗实线绘制。其格式可分为留装订边和留装订边两种，但同一工程的图纸只能采用一种格式。

A2图纸尺寸为594x420(mm)，标题栏相同，高度为40，5排8mm。图纸及边框纵向尺寸:A0: 841 * 1189(左减25，上减10，下减10，右减10821*1154)A1:594*841(左减25，上减10，下减10，右减10574 * 816) A2: 420。

下减5，右减5287 * 390)A4:210 * 297(左减25，上减5，下减5，右减5200*267)图幅和图框水平尺寸:颠倒以上尺寸:水平5 mm× 4列，垂直25 mm× 3行，图框外左上角标题栏不一致，简单。扩展数据:标题栏一般由变更区、签名区、其他区、名称和代码区组成，可根据实际需要增减。

横向A2的绘图格式为594×420，边框为:左侧缩进25mm，上下左右缩进10mm。标题栏宽180毫米，高45毫米，另外，图纸格式是指由图纸宽度和长度组成的图纸。尺寸单位:mm有五种基本格式码:A0、A1、A2、A3、A4，各种图的长边与短边之比都是一样的，都是1。，也就是2的平方根，换句话说，如果图纸差一个尺寸，面积就会差一倍。
