磁电式电流表，磁电式仪表，磁电式仪表，电磁式仪表有什么区别？电磁式仪表和磁电式仪表是两种不同类型的仪表。安培计是一种用来测量交流和DC电路中电流的仪器，3.看电表用途:如果是磁电式电流表，应该是串联在电路中；如果是磁电式电压表，电路中要并联，读数单位不一样。

磁电式电流表,铁质圆柱安培力不变指针不就永远的转下去了吗?

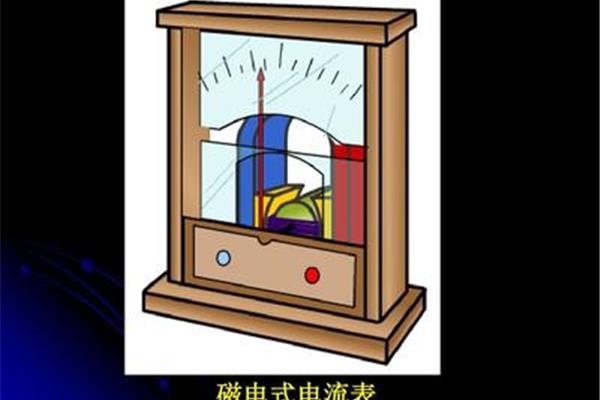

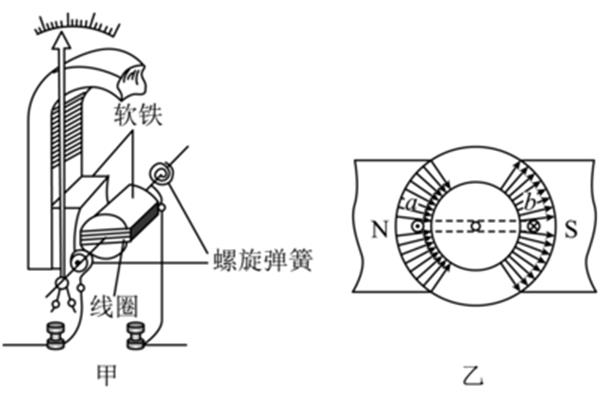

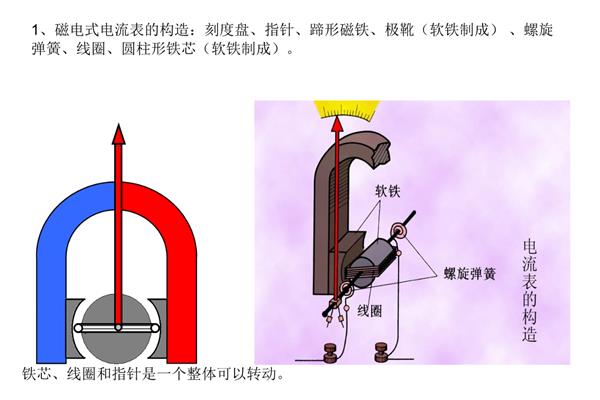

磁电式电流表，当线圈在安培力作用下旋转时，螺旋弹簧会发生扭转，产生阻碍线圈旋转的阻力矩，其大小与线圈旋转角度成正比。当磁矩与螺旋弹簧中的阻力矩相等时，线圈就会停止转动，永远不会向下转动磁电式仪表的结构:表盘、指针、靴形磁铁、极靴(软铁制成)电流表的工作原理由于靴形磁铁与铁芯之间的磁场是径向均匀分布的，无论铜线圈转到什么角度，其平面都与磁感应线平行。

当铜线圈转动时，螺旋弹簧会发生扭转，产生阻碍线圈转动的阻力矩，阻力矩与线圈转动的角度成正比。当磁力矩等于螺旋弹簧中的阻力矩时，线圈停止转动，指针偏离的角度与电流成正比，因此电流表的刻度是均匀的。当线圈中的电流方向改变时，安培力的方向也随之改变，指针的偏转方向也随之改变。因此，根据指针的偏转方向，就可以知道被测电流的方向。

关于磁电式电表,为什么说通电线圈不管转到什么角度,线圈平面都跟磁感线...

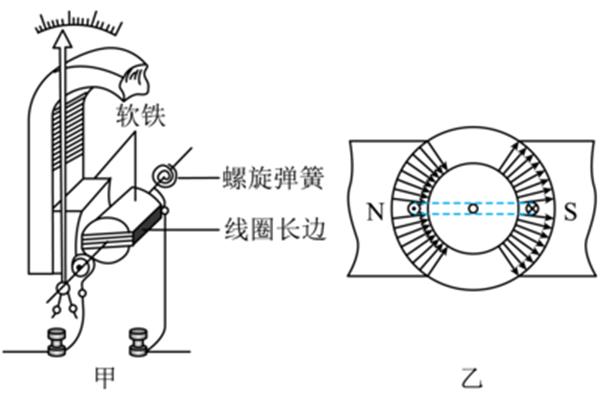

这就是面和线的平行度，如果学过立体几何就很好理解了。简单来说，如果直线经过平移，能够完全“嵌入”平面，就说明直线与平面平行。图中线圈所在的平面不变，线也不变。观察最简单的群体就够了。这里的径向磁场是不相交的，只需要考虑穿过线圈同一平面的磁感应线。我认为磁通量已经改变了。如上图所示，磁电式电流表中的磁场是辅助磁场(径向)，图中线圈是侧视图，所以无论通电线圈旋转到什么角度，

电流表怎么读数电流表读数方法介绍

1。看量程:首先根据被测数据的量程和大小选择不同型号的电表。2.看电流方向:由于磁电系仪表的指针偏转与周围磁场的方向有关，所以必须从正极接到电路电源的正极，负极接到电路电源的负极，不能反过来。3.看电表用途:如果是磁电式电流表，应该是串联在电路中；如果是磁电式电压表，电路中要并联，读数单位不一样。4.看调零:读数前，通过面板上的调零器，使指针刚好指向“零”点。

谁知道 磁电式电流表的的工作原理?

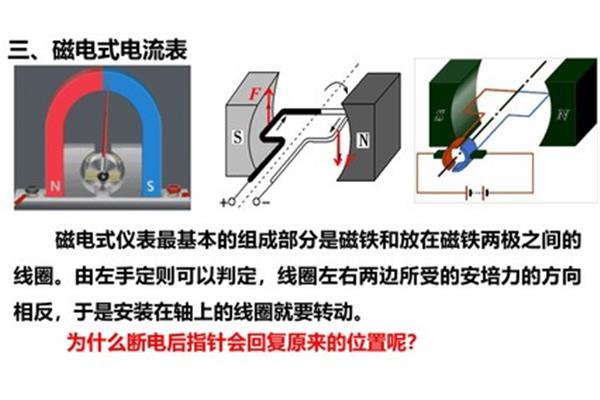

主要是利用通电线圈受磁场力偏转带动指针偏转。当磁场力的力矩等于阻力的力矩(即游丝阻力的力矩)时，指针停止转动。磁场力的力矩与通过线圈的电流成正比。表达式:NBISk*θ，其中n代表线圈的匝数，b代表磁感应强度的大小。I代表电流的大小，s是线圈的面积。k

电压表和电流表的接法

电流表电压表的正负极对应电源的正负极。电压表与电路中被测电阻并联，电流表与电路中被测电阻串联。安培计是一种用来测量交流和DC电路中电流的仪器。电路图中电流表的符号为圆圈A，电流值以“安”或“A”为标准单位。安培计是根据磁场中磁场力对带电导体的作用制成的。安培计内部有一块永久磁铁，它在两极之间产生磁场。在磁场中，有一个线圈，线圈两端有一根游丝。每个弹簧连接到安培计的一个端子上，并且弹簧和线圈之间通过旋转轴连接。在转轴相对于电流表的前端，有一个指针。

磁电式仪表和电磁式仪表有何区别

电磁仪器和磁电仪器是两种不同类型的仪器。两者有很多不同，尤其是性能，结构，表盘。从刻度盘上区分这两种仪器。除了它们的图形符号不同，磁电式电流表和电压表的刻度基本一致，而电磁仪器的刻度由密变疏。1，结构不同。磁电式仪表有一个永磁体和一个可动线圈，线圈置于永磁体的气隙磁场中。电磁仪没有永磁体，只有固定线圈、固定铁片和活动铁片。

磁电式仪表的可动线圈在永磁体的气隙磁场中受被测电流的力，产生扭矩驱动指针，指针的偏转角度与电流成正比。电磁仪器的固定线圈通过被测电流，使固定铁板和活动铁板同时磁化。两块铁板的极性相互排斥，产生旋转力矩驱动指针，指针的偏转角度与电流的平方成正比。3.不同的应用。磁电式仪表具有很强的稳定磁场，因此灵敏度很高。适用于测量电流小、变化大的电流。

磁电仪的结构是:内部有一块永久磁铁，由两根细弹簧支撑的线圈。工作原理:在线圈上施加小电流时，电流会被磁场的力量偏转，游丝也是弹簧。当线圈偏转时，游丝会产生一个反方向的力矩，最后线圈会停在一个位置。可以证明线圈的旋转角度与线圈中的电流成正比。用途:广泛用于测量各种微弱的DC电流。

磁电式电流表工作原理
