什么叫恒压源?它有何特点?什么叫恒流源?它有何特点?答:在定电势源中,如果内阻R0很小,则电源端电压将不随负载而变,称为恒压源。恒压源的特点如下:恒压源的端电压在电源允许的范围内不随负载电流的变化,其外特性U=f是一条平行于横坐标的直线,恒压源电流的大小是由外电路的负载电阻RL决定的,即I=US/RL,恒压源不允许短路,否则输出电流趋向无限大而把电源烧坏.恒压源是理想电源,实际上是不存在的。
在定激流源中,如果内电导很小,则电源输出的电流将不随负载而变化,称为恒流源。恒流源的特点如下:恒流源在电路中提供恒定的电流Is,其值与负载电阻RL大小无关。恒流源两端电压由外电路决定。恒流源是理想元件,实际不存在。只有当电流源内阻Rs远大于负载电阻RL时,可近似看作是恒流源。@西瓜音乐

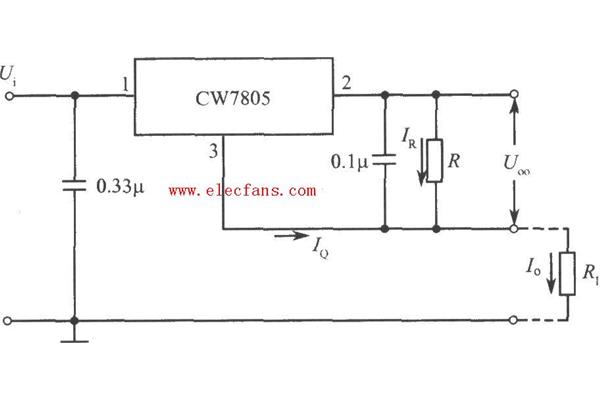

恒流电源的工作原理是对输出电流进行采样,反馈给调节管或运算放大器改变导通状态,使回路电压与电阻之比恒定,从而实现恒流。恒流源 电路有很多图,包括晶体管电路,场效应晶体管电路,运算放大器,以及接地和不接地负载。恒流源 电路工作原理恒流源是输出电流恒定的电流源,理想的恒流源是:a)不随负载(输出电压)的变化而变化。
c)内阻无穷大。如图所示,恒流源的输出电流由可变电阻Rvi决定。我们知道三极管工作在放大区时集电极电流由基极电流决定,即ICβ×IbR1串联二极管为基极提供稳定的偏置电压,发射极电阻Rvi一方面可以调节电流,另一方面具有负反馈,使输出电流更加稳定。这个是更简单的电路,更复杂的电路,可以提供更稳定更大的电流,原理也差不多。
(1)负载电流IO(Uzube)/R1(5v 0.7v)/50ω4.3V/50ω86Ma;(2) 电路负载电阻最大允许值rl max(UI3V)/IO2V/86ma 23.256ω;当负载电阻Rl大于23.256ω时,晶体管T不能正常工作。题外话,这个晶体管的饱和压降也有点太高,通常在十分之几V到1V左右。解:(1)负载电流IC = UE/R1(Uzube)/R1(50.7)/500.086 a86ma的表达式;
其中UE = uzube = 5-0.7 = 4.3v补充:此题不严谨。晶体管的饱和压降没有3V那么大,一般只有0.1V-0.3V左右,晶体管应该是恒流,不是饱和,是放大。Uce = 3v表示工作在放大状态。电路的恒定负载电流还与晶体管的R2和放大系数有关。

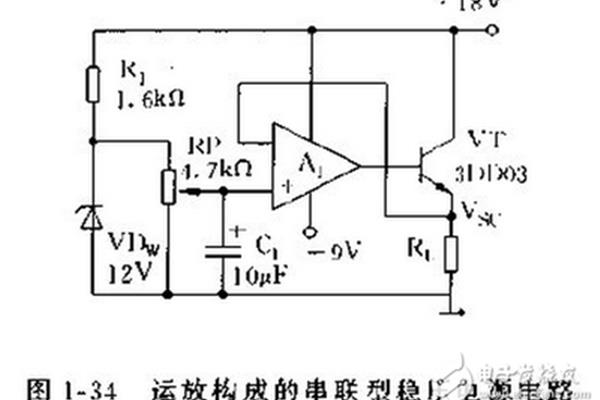

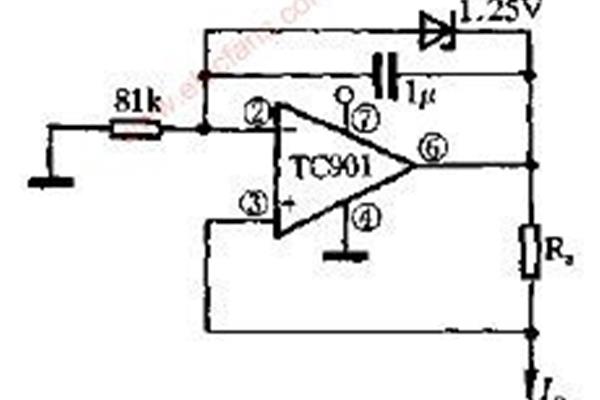

3、 恒流源 电路分析Q1、R2和Q2组成复合放大器电路。运算放大器Uo(6针)的输出电压控制Q2的CE管压降,Uo越大,管压降越小,反之亦然。运算放大器,R1和复合放大器电路形成负反馈结构,所以2脚和3脚电位相同;引脚3上的反馈是R1的电压,所以R1上的电压就是Vin电压;R1目前的Vin/R1由Vin控制,根据KCL,三脚输入电流、R1电流、六脚输出电流和Io的代数和为零。
